Thân bơm của ISG80-250B, IRG80-250B được chế tạo từ gang đúc chất lượng cao hoặc inox tùy yêu cầu sử dụng. Thiết kế dạng buồng xoắn (volute) giúp định hướng dòng chảy và chuyển đổi động năng thành áp suất. Cửa hút và cửa xả đặt trên cùng một đường thẳng (in-line), thuận tiện cho việc lắp đặt và kết nối với hệ thống đường ống.
Cánh bơm là bộ phận quan trọng nhất, được thiết kế dạng kín hoặc bán kín để tạo áp lực lớn. Vật liệu chế tạo thường là gang hợp kim, đồng hoặc inox 304/316, có khả năng chịu mài mòn và chống ăn mòn. Đường kính cánh bơm 250 mm, tối ưu cho lưu lượng lớn và cột áp cao.
Trục bơm được gia công từ thép hợp kim hoặc inox, có độ bền và độ cứng cao. Trục có nhiệm vụ truyền mô-men xoắn từ động cơ đến cánh bơm. Độ đồng tâm của trục được gia công chính xác, giúp giảm rung động, tăng độ êm ái và tuổi thọ cho toàn bộ hệ thống.
Phớt cơ khí nằm ở vị trí tiếp giáp giữa trục và thân bơm, làm nhiệm vụ ngăn ngừa rò rỉ chất lỏng ra ngoài. Vật liệu phổ biến gồm carbon, ceramic hoặc silicon carbide, phù hợp với môi trường làm việc áp lực cao và nhiệt độ từ -20°C đến 120°C.
Hệ thống ổ bi được lắp ở hai đầu trục, có vai trò giữ cho trục quay ổn định, giảm ma sát và hạn chế rung động. Ổ bi được bôi trơn bằng mỡ chuyên dụng, đảm bảo vận hành liên tục và giảm hao mòn.
Động cơ điện tiêu chuẩn IEC, cấp bảo vệ IP54/IP55, cấp cách điện F, công suất phù hợp với yêu cầu lưu lượng và cột áp. Động cơ được thiết kế đồng trục với bơm, giúp giảm kích thước tổng thể và truyền động hiệu quả hơn.
Đế bơm được làm từ thép hàn hoặc gang đúc, có kết cấu chắc chắn, chịu lực tốt. Thiết kế đồng trục với động cơ nên chiếm ít diện tích sàn lắp đặt, rất phù hợp với những công trình có không gian hẹp.
Bu lông, ê-cu: liên kết chắc chắn các bộ phận.
Gioăng làm kín: tăng độ kín khít tại các mối ghép.
Nắp che bảo vệ: đảm bảo an toàn cho người vận hành.

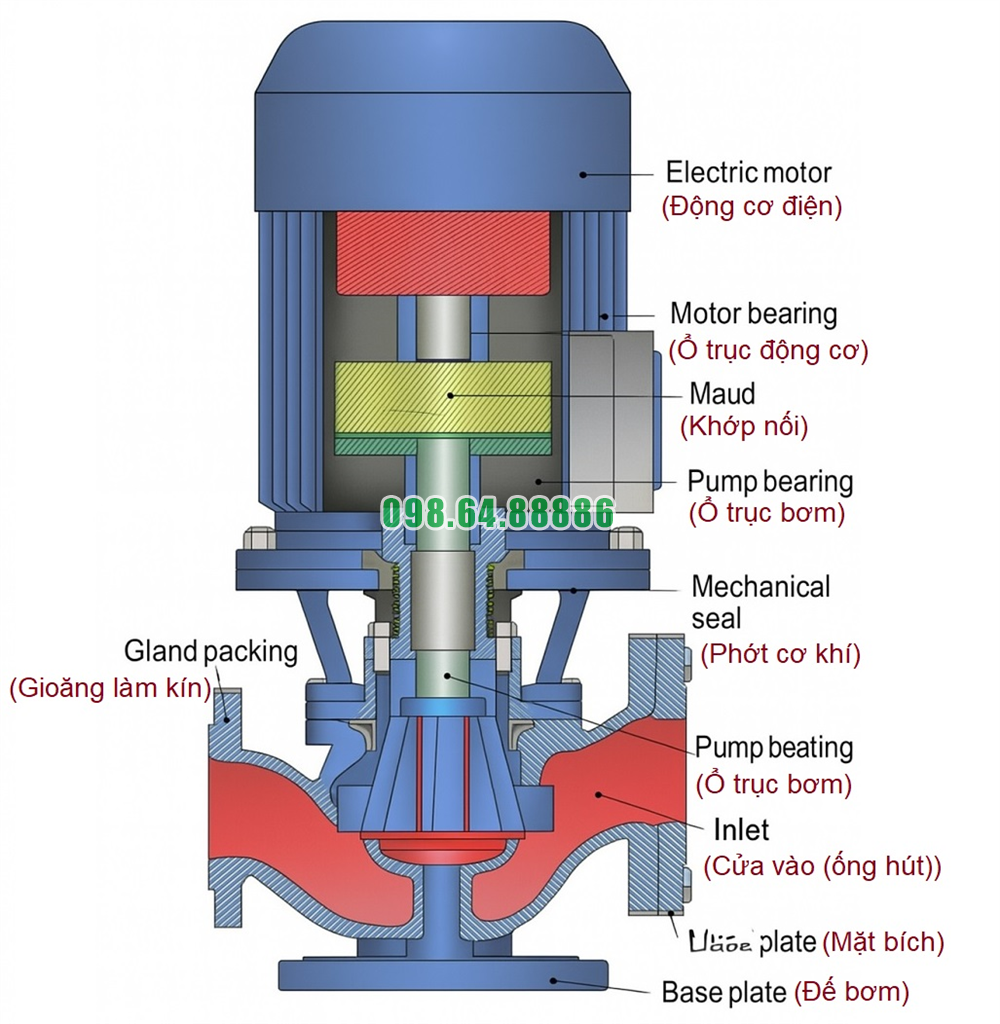

Cấu tạo chi tiết của bơm ly tâm trục đứng ISG80-250B, IRG80-250B gồm thân bơm, cánh bơm, trục bơm, phớt cơ khí, vòng bi, động cơ điện, đế bơm và các chi tiết phụ trợ. Từng bộ phận được chế tạo chính xác, phối hợp đồng bộ, giúp bơm đạt hiệu suất cao, vận hành ổn định, êm ái và có tuổi thọ dài, đáp ứng tốt cho hệ thống cấp nước, HVAC, PCCC và công nghiệp.
Phớt cơ khí trong bơm ly tâm trục đứng ISG80-250B, IRG80-250B là bộ phận làm kín trục quay, ngăn chất lỏng rò rỉ ra ngoài và bảo vệ động cơ cũng như vòng bi. Đây là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và tuổi thọ của bơm.
Phớt cơ khí của bơm thường gồm 2 phần chính:
Phần tĩnh (stationary ring): gắn chặt trong buồng bơm, cố định so với thân bơm.
Phần động (rotary ring): gắn trên trục bơm, quay cùng với trục.
Ngoài ra còn có lò xo, gioăng cao su, vòng đệm để tạo lực ép và duy trì độ kín khít.
Bề mặt ma sát thường được chế tạo từ các vật liệu như:
Carbon, gốm (Ceramic): chịu mài mòn tốt, thường dùng trong bơm nước sạch.
Silicon Carbide, Tungsten Carbide: chịu mài mòn, chịu nhiệt, phù hợp môi trường khắc nghiệt.
Inox, cao su EPDM/NBR: cho các gioăng và chi tiết phụ trợ, tăng khả năng đàn hồi và kín nước.
Thiết kế chống rò rỉ tốt, phù hợp cho môi trường bơm nước sạch hoặc nước công nghiệp tuần hoàn.
Chịu được áp lực cao và nhiệt độ trong khoảng 80 – 120°C (tùy loại phớt).
Thay thế dễ dàng nhờ thiết kế tiêu chuẩn, có sẵn phụ tùng trên thị trường.
Giúp hạn chế thất thoát lưu lượng, bảo vệ ổ trục và kéo dài tuổi thọ bơm.
Rò rỉ nước tại trục: Do phớt mòn, bề mặt ma sát xước, hoặc lò xo mất đàn hồi.
Phớt nóng bất thường: Do bơm chạy khan, thiếu nước làm mát, hoặc ma sát lớn vì lắp sai.
Gãy, nứt mặt phớt: Do tác động cơ học khi tháo lắp hoặc do cặn bẩn kẹt vào.
Mòn gioăng cao su: Gây hở và giảm độ kín khít sau thời gian dài sử dụng.
Luôn mồi đầy nước trước khi khởi động bơm để tránh chạy khan.
Định kỳ kiểm tra khu vực trục và phớt, phát hiện rò rỉ sớm để xử lý kịp thời.
Thay phớt cơ khí mới sau 1 – 3 năm tùy điều kiện vận hành.
Khi thay, vệ sinh sạch sẽ vị trí lắp đặt, tránh để bụi bẩn bám trên mặt phớt.
Không chạm tay trực tiếp vào bề mặt ma sát phớt để tránh xước.
Phớt cơ khí của bơm ly tâm trục đứng ISG80-250B, IRG80-250B giữ vai trò cực kỳ quan trọng trong việc làm kín, chống rò rỉ và bảo vệ hệ thống. Sử dụng đúng loại phớt, kết hợp với bảo dưỡng và thay thế định kỳ, sẽ giúp bơm hoạt động ổn định, kéo dài tuổi thọ và hạn chế sự cố trong quá trình vận hành.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80250b-day-cao-60m.html

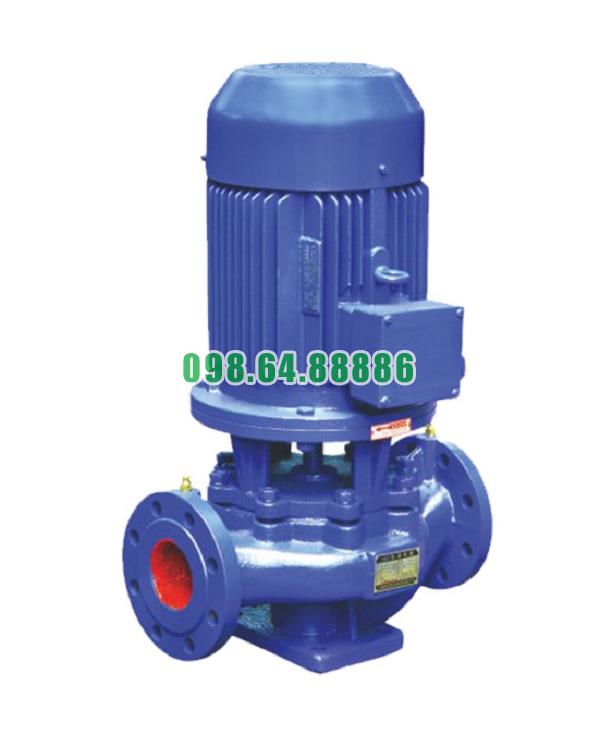

Máy bơm ly tâm, bơm lùa, inline ISG80-250B, IRG80-250B 15kw, 43m3, 60m
23.328.000 VND
