Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS 7.5m3/h, 7.5kw-4

Sự khác biệt giữa bơm bánh răng ăn khớp ngoài và bơm bánh răng ăn khớp trong

1. Cấu tạo cơ bản

• Bơm bánh răng ăn khớp ngoài
  Gồm hai bánh răng có kích thước bằng nhau, đặt song song, ăn khớp ở bên ngoài răng. Một bánh gắn với trục chủ động nối động cơ, bánh còn lại là bánh bị động quay ngược chiều. Buồng bơm kín bao quanh hai bánh răng, chất lỏng được dẫn theo chu vi ngoài của bánh.

• Bơm bánh răng ăn khớp trong
  Gồm một bánh răng trong (có răng phía trong) và một bánh răng ngoài (có răng phía ngoài) được bố trí lệch tâm. Giữa hai bánh có cung trăng lưỡi liềm (crescent) ngăn cách khoang hút và khoang đẩy. Khi bánh chủ động quay, bánh kia sẽ quay theo và tạo ra sự hút – đẩy chất lỏng.

2. Nguyên lý làm việc

• Bánh răng ăn khớp ngoài:
  Chất lỏng đi vòng quanh bên ngoài hai bánh răng, được hút từ cửa vào và ép ra cửa xả nhờ thể tích khoang răng thay đổi.

• Bánh răng ăn khớp trong:
  Chất lỏng được hút và vận chuyển ở khoảng không gian giữa bánh răng trong, bánh răng ngoài và cung lưỡi liềm. Khi bánh quay, thể tích khoang tăng lên hút chất lỏng, rồi giảm dần để ép ra cửa xả.

3. Khả năng hút – đẩy

• Ăn khớp ngoài:
  Có khả năng tạo áp suất cao, đẩy chất lỏng mạnh và lưu lượng lớn. Tuy nhiên, thường khó bơm chất lỏng quá loãng vì khe hở nhỏ dễ gây rò rỉ và mài mòn nhanh.

• Ăn khớp trong:
  Có khả năng tự hút rất tốt, làm việc êm hơn, áp suất thường thấp đến trung bình. Thích hợp với chất lỏng có độ nhớt vừa và cao như dầu bôi trơn, nhựa, hóa chất.

4. Đặc tính dòng chảy

• Ăn khớp ngoài:
  Tạo ra dòng chảy ổn định, đều đặn, nhưng có thể gây xung lực nhẹ và tiếng ồn nếu tốc độ quay cao.

• Ăn khớp trong:
  Dòng chảy mượt, ít dao động, độ ồn thấp, vận hành êm hơn nên thích hợp cho các ứng dụng yêu cầu hoạt động yên tĩnh.

5. Khả năng xử lý chất lỏng

• Ăn khớp ngoài:
  Thích hợp với chất lỏng nhớt cao, dầu FO, dầu nhờn, keo dán, nhựa đường, mỡ đặc. Không phù hợp để bơm chất lỏng chứa hạt rắn lớn vì dễ gây kẹt răng.

• Ăn khớp trong:
  Thường dùng cho chất lỏng loãng đến trung bình như dầu thủy lực, dung môi, hóa chất nhẹ, thực phẩm (sữa, siro). Có thể bơm được lưu lượng nhỏ một cách chính xác.

6. Độ bền và bảo trì

• Ăn khớp ngoài:
  Kết cấu đơn giản, dễ chế tạo, độ bền cao, chịu tải tốt, phù hợp cho vận hành liên tục. Nhưng yêu cầu bôi trơn tốt và dễ bị mài mòn khi bơm chất lỏng có tạp chất.

• Ăn khớp trong:
  Kết cấu phức tạp hơn, bảo trì khó hơn. Tuy nhiên, ưu điểm là ít rung, ít ồn, tuổi thọ cao nếu làm việc trong môi trường chất lỏng sạch.

Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS trong hệ thống bôi trơn

Vai trò trong hệ thống bôi trơn

Trong các nhà máy công nghiệp, hệ thống bôi trơn đóng vai trò duy trì sự ổn định và tuổi thọ của thiết bị cơ khí như ổ bi, trục quay, hộp số, máy nén khí, tua-bin. Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS được sử dụng như một bơm tuần hoàn dầu bôi trơn, đảm bảo cung cấp liên tục dầu đến các chi tiết ma sát.

• Giữ cho các bộ phận chuyển động luôn có màng dầu bảo vệ, giảm mài mòn.

• Ổn định nhiệt độ vận hành nhờ dòng dầu tuần hoàn vừa bôi trơn, vừa làm mát.

• Ngăn chặn sự cố khô dầu gây kẹt máy, cháy bạc hoặc hỏng vòng bi.

Cơ chế hoạt động trong hệ thống bôi trơn

1. Bơm hút dầu từ bể chứa hoặc cacte dầu.

2. Dầu đi qua bộ lọc để loại bỏ cặn, kim loại nhỏ.

3. Dầu được đẩy đến các điểm bôi trơn như ổ bi, bạc trượt, hộp số.

4. Sau khi bôi trơn, dầu chảy ngược về bể chứa, tiếp tục được bơm tuần hoàn.

5. Quá trình này lặp lại liên tục nhờ vòng quay ổn định của cặp bánh răng trong bơm 2CY7.5-2.5 MS.

Ưu điểm khi dùng 2CY7.5-2.5 MS cho bôi trơn

• Lưu lượng ổn định, không xung: giúp dòng dầu bôi trơn đều, không gây gián đoạn.

• Khả năng tự mồi tốt: hút dầu hiệu quả ngay cả khi bơm lắp cao hơn bồn dầu.

• Chịu được dầu nhớt có độ nhớt cao, kể cả khi nhiệt độ thay đổi.

• Kín tuyệt đối, hạn chế rò rỉ, tránh thất thoát dầu và đảm bảo vệ sinh môi trường.

• Vận hành liên tục 24/7, đáp ứng yêu cầu làm việc khắt khe trong các hệ thống công nghiệp nặng.

Ứng dụng thực tế

• Nhà máy nhiệt điện: tuần hoàn dầu bôi trơn cho tua-bin phát điện.

• Ngành luyện kim, cán thép: cấp dầu bôi trơn cho trục cán, máy ép công suất lớn.

• Ngành cơ khí chế tạo: dùng trong hệ thống bôi trơn hộp số, máy ép thủy lực, máy công cụ.

• Ngành dầu khí: bôi trơn máy nén khí, máy bơm và động cơ công suất lớn.

Lưu ý vận hành

• Lắp bộ lọc dầu ở đầu hút để bảo vệ bánh răng và vòng bi khỏi mài mòn.

• Kiểm tra định kỳ phớt để ngăn rò rỉ dầu.

• Duy trì dầu bôi trơn sạch và đúng độ nhớt theo yêu cầu của từng máy móc.

• Theo dõi áp suất đường dầu để tránh thiếu hoặc thừa áp suất, ảnh hưởng đến hệ thống.

Trong hệ thống bôi trơn, đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS giữ vai trò trung tâm, giúp cấp dầu tuần hoàn liên tục, ổn định và an toàn. Nhờ thiết kế bền bỉ, khả năng bơm chất lỏng nhớt tốt và vận hành liên tục, dòng bơm này trở thành lựa chọn tối ưu cho các nhà máy công nghiệp nặng, nơi yêu cầu hệ thống bôi trơn phải hoạt động không ngừng nghỉ

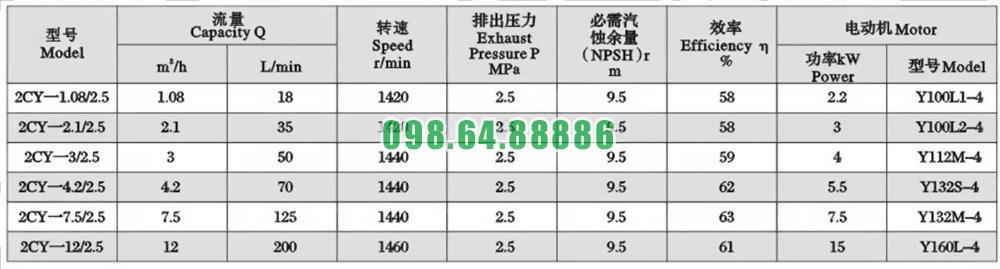

Bảng thông số kỹ thuật đầu bơm bánh răng 2CY7.5-2.5 MS

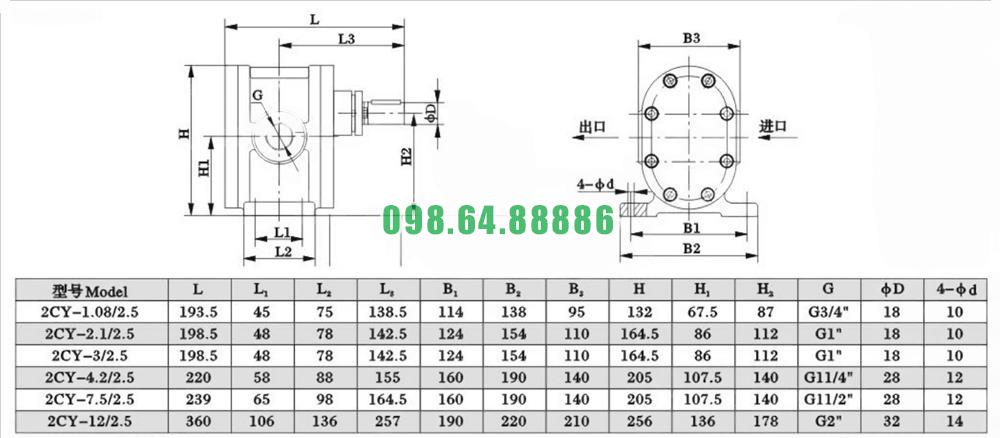

Kích thước bản vẽ của đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS

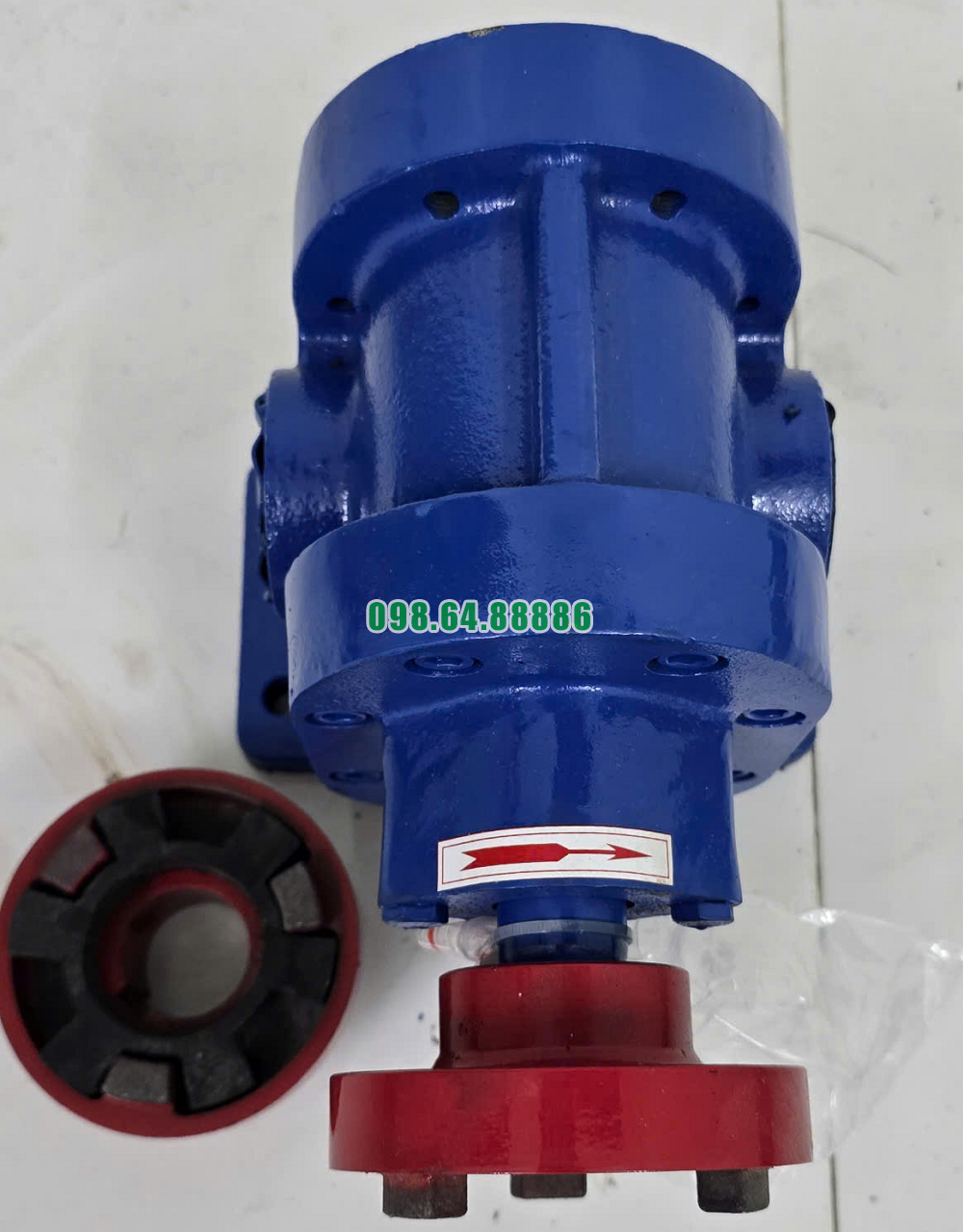

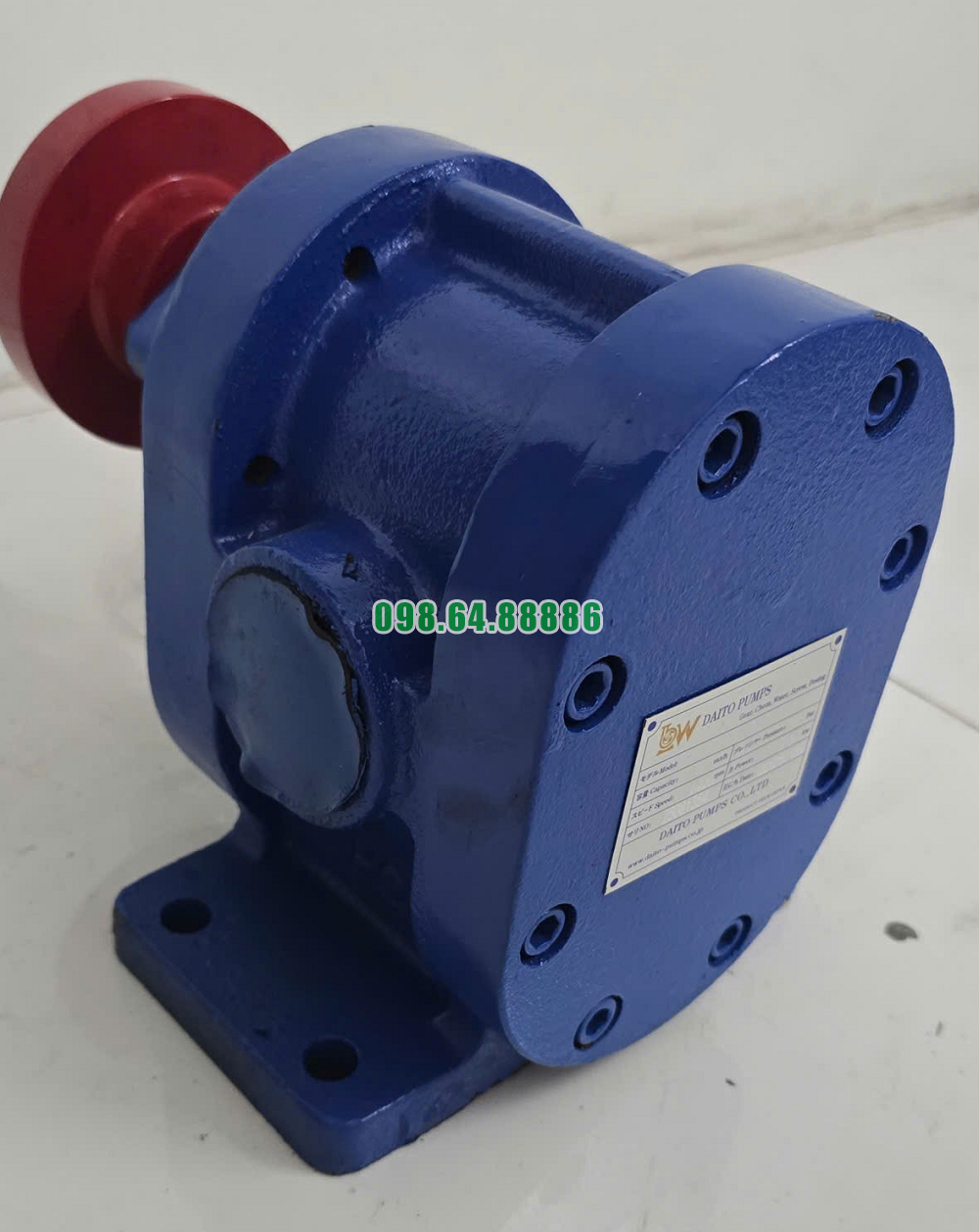

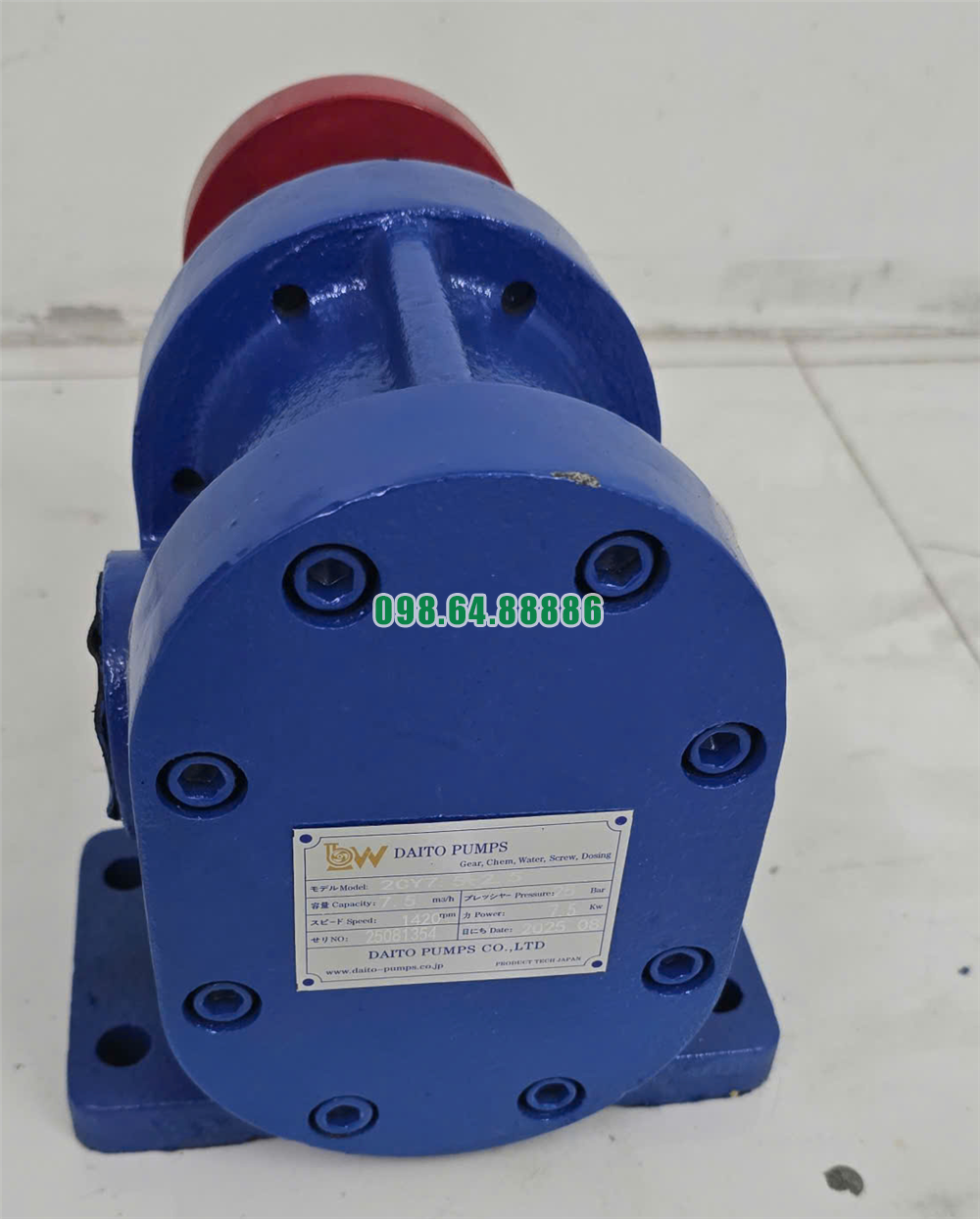

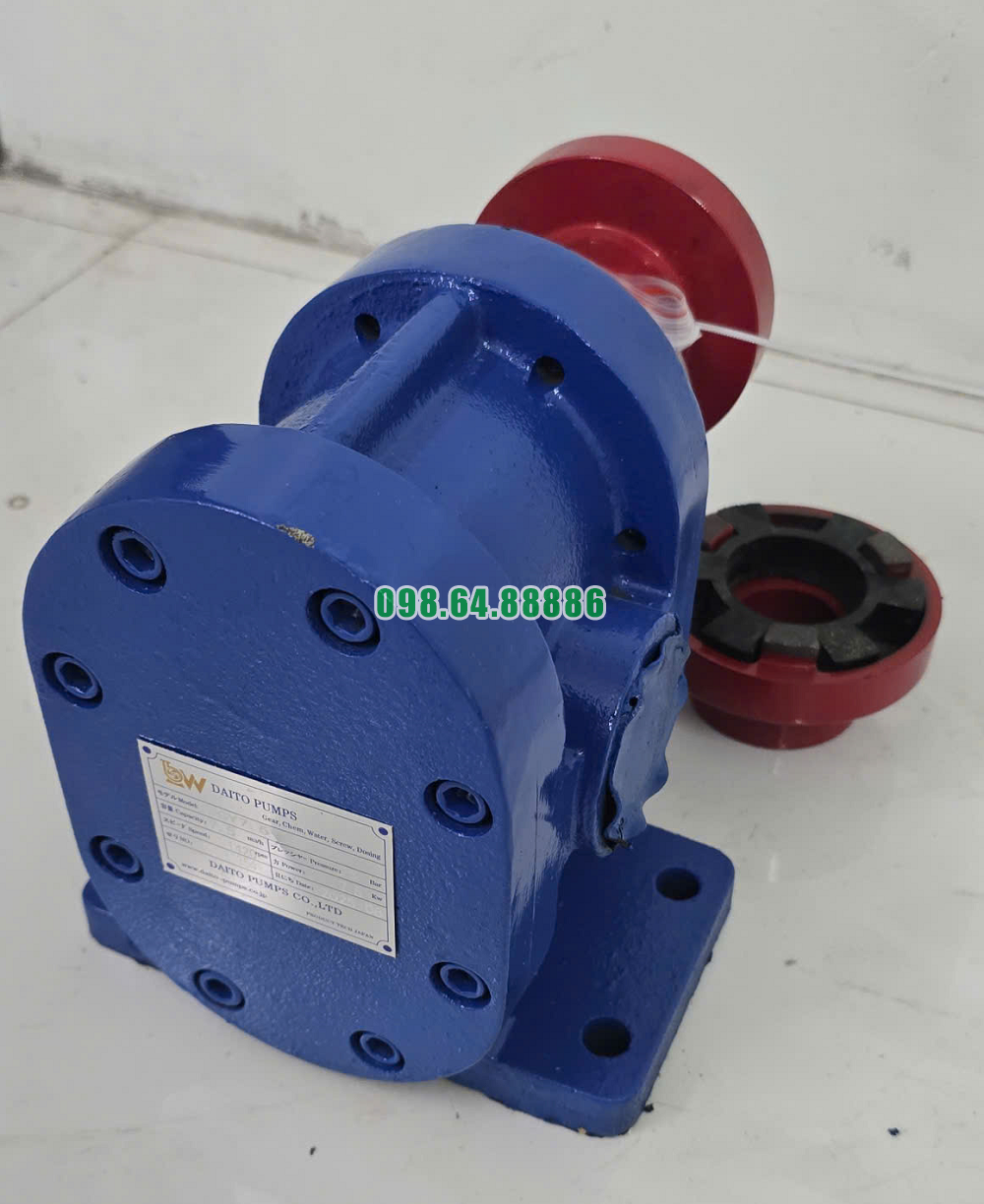

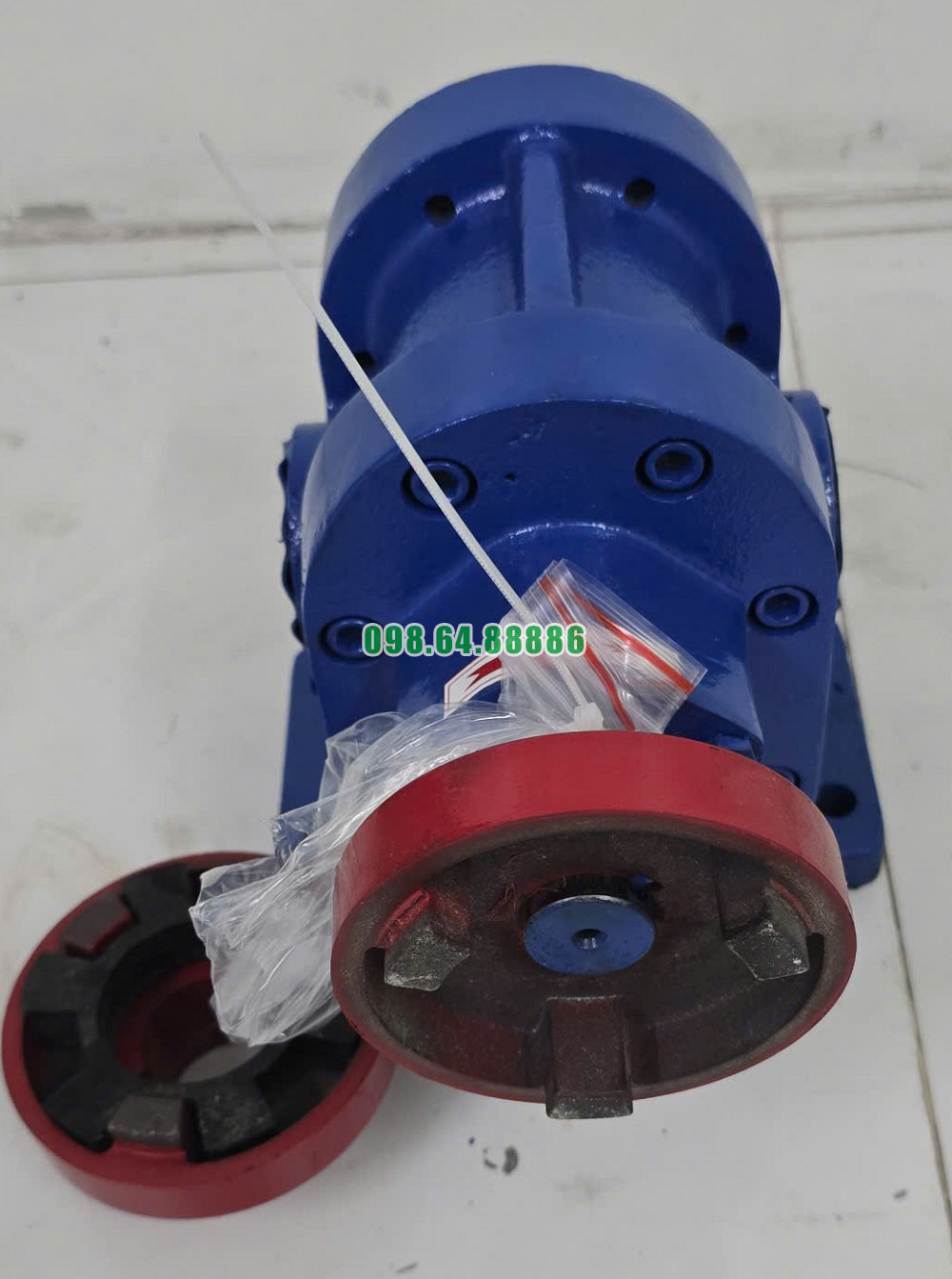

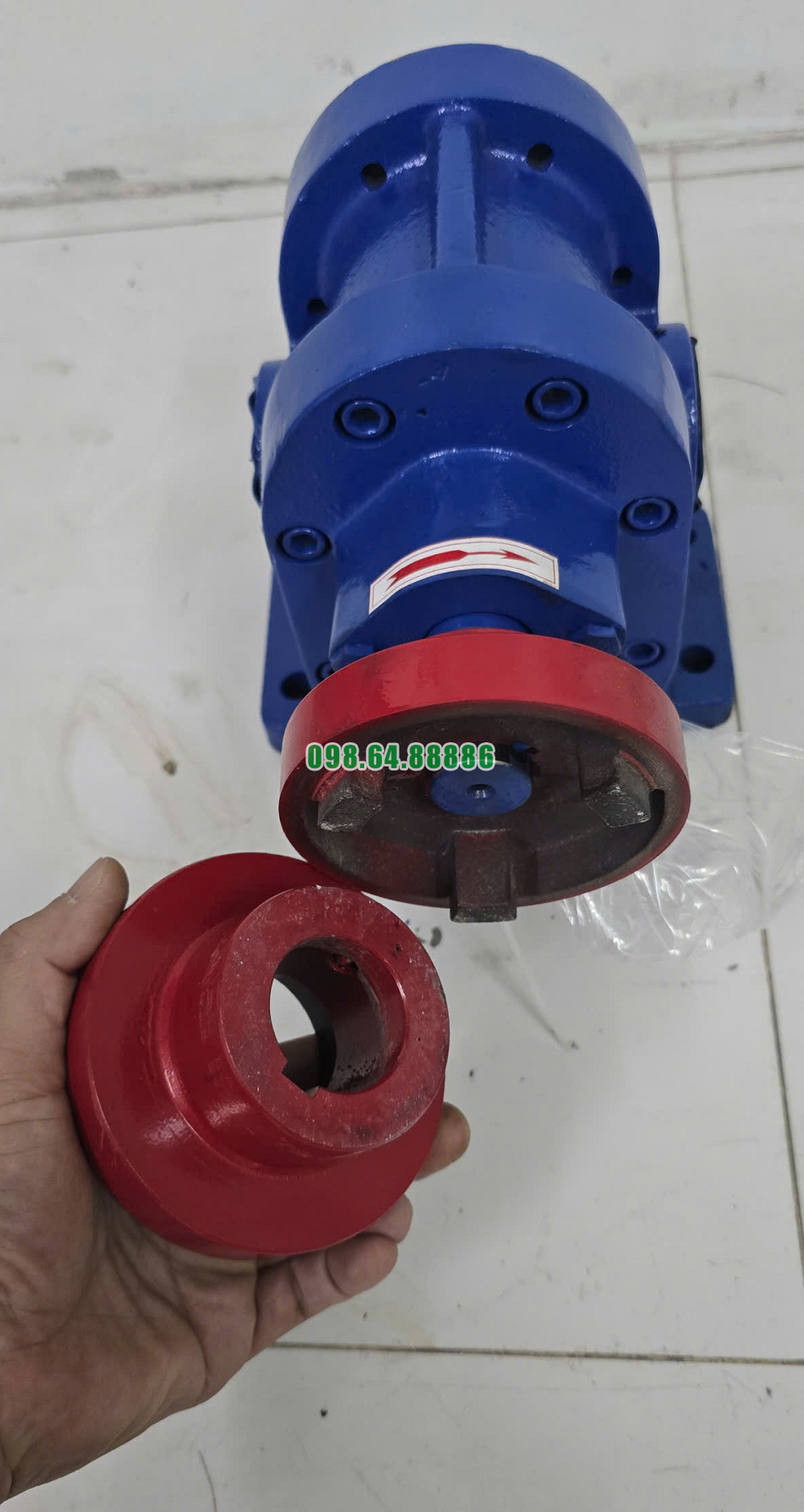

Hình ảnh thực tế của sản phẩm Đầu bơm bánh răng 2CY7.5-2.5 MS

Phớt làm kín kiểu 59U của bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS

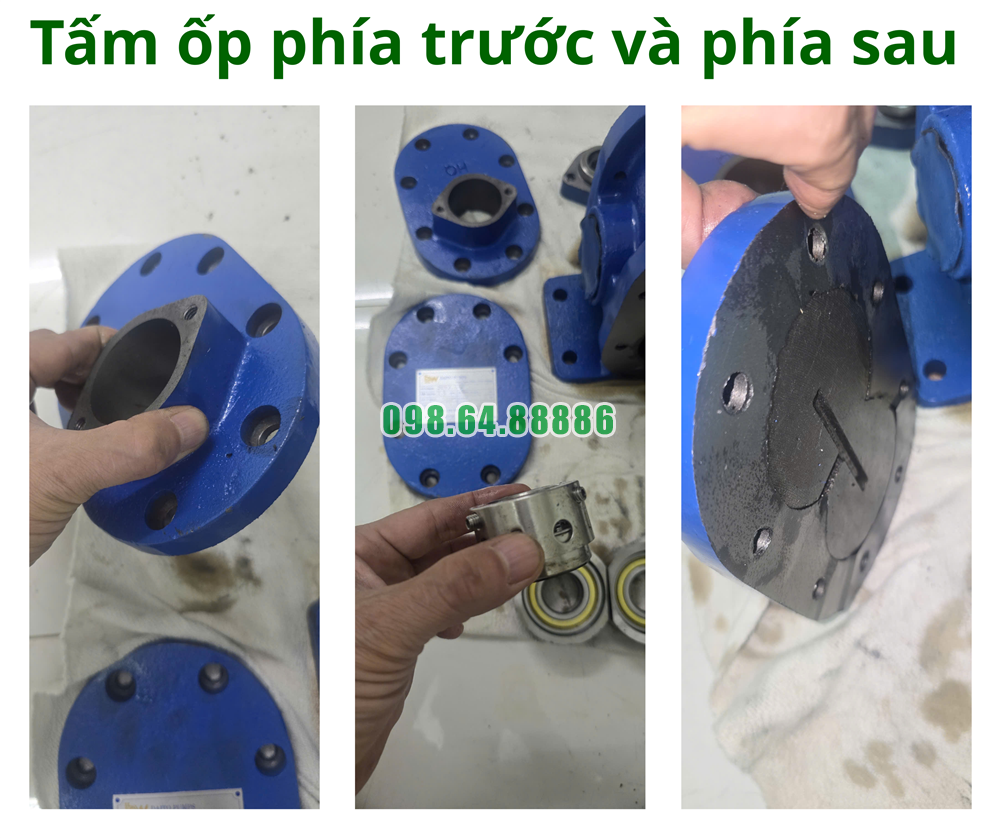

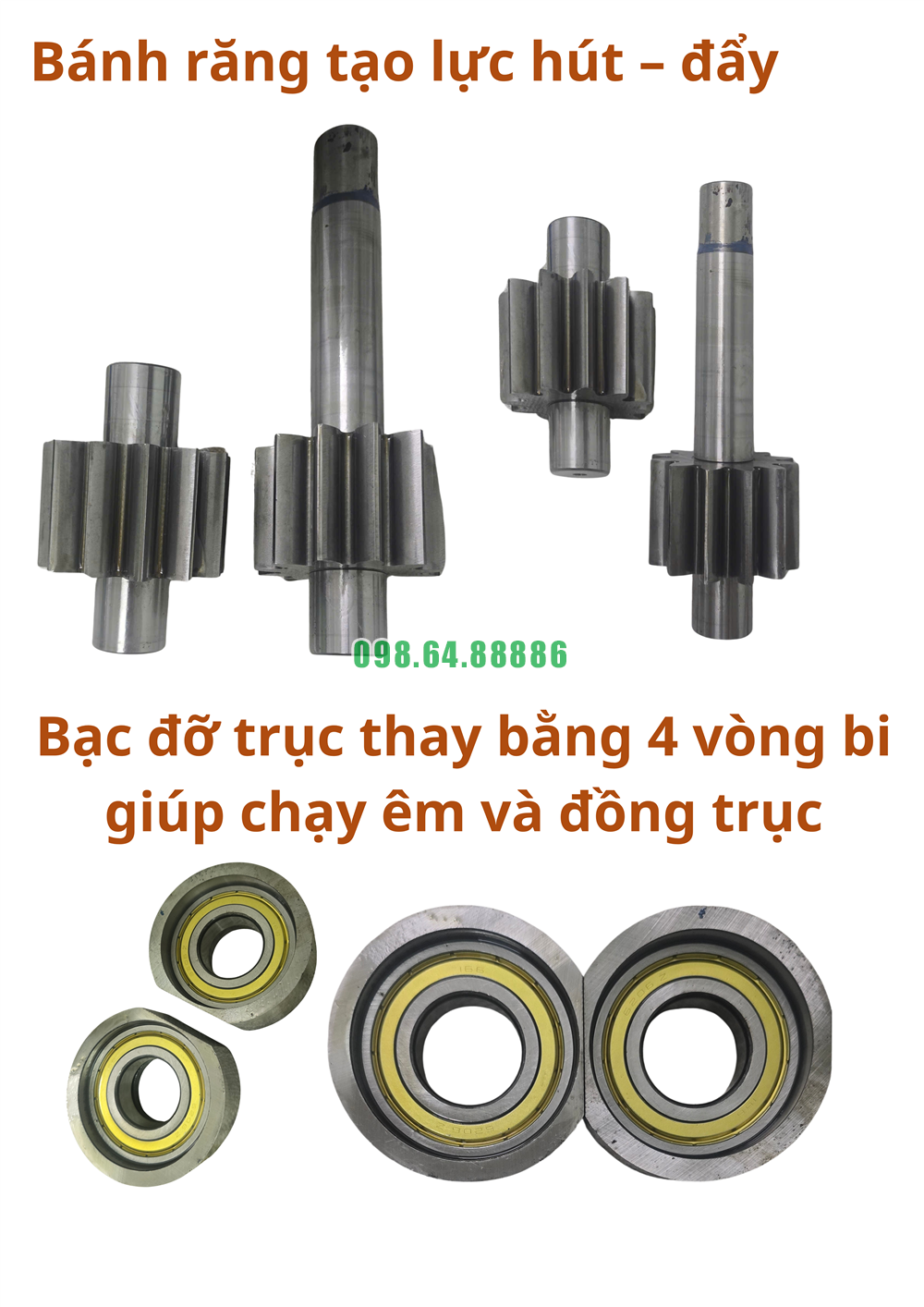

Chi tiết tháo rời ra của bơm bánh răng 2CY7.5-2.5MS

Video Đầu bơm bánh răng 2CY7.5-2.5 MS Lưu lượng : 7.5m3/h, Sử dụng động cơ điện : 7.5kw-4
